5.7寸LCD320240液晶屏14PIN接口兼容DMF50840液晶显示屏（模块）

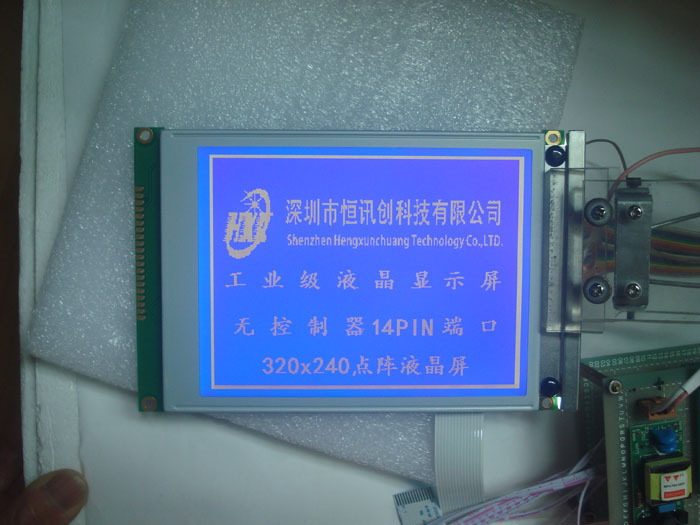

1.实拍图：

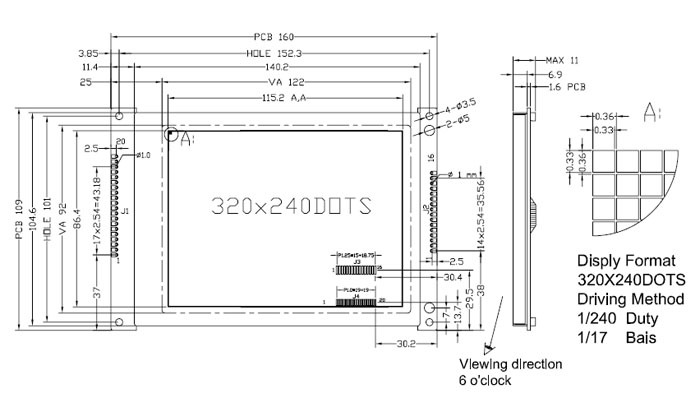

 2.外形尺寸图：

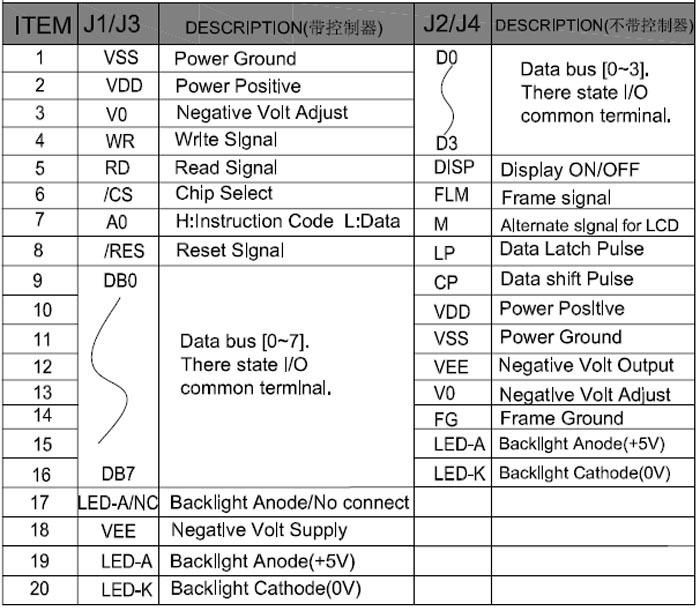

3.接口定义：

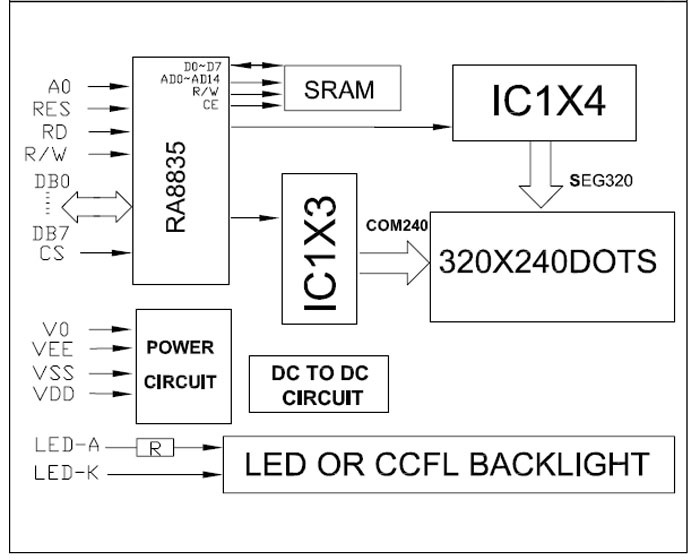

 4.原理构图：









5.主要技术参数：





【产品型号】：DMF50840

     【产品类型】:  图形点阵液晶模块



【显示内容】: 320(列) * 240(行)点



【外型尺寸】：160*109*11



【视域尺寸】：122×92



【点 大 小】：0.33×0.33



【驱动方式】：1/240 DUTY,1/17 BIAS



【显示模式】：黄绿、蓝、灰



【显示视角】：6:00视角



  【背光特性 】：LED/CCFL背光，电流：240MA,DC+5V驱动



【控制芯片】：无控制器



【工作电压】：3.3V/5V供电可选



【存储温度】：常温(工作温度0～+50℃，储存温度-10～+60℃）；



                                             宽温(工作温度-20～+70℃，储存温度-30～+80℃）。
